ইউকেন ডিএসজি সিরিজ হাইড্রোলিক দিকনির্দেশক ভালভের জন্য 23 মিমি এসি 220 ভি সোলোনয়েড হাইড্রোলিক কয়েল

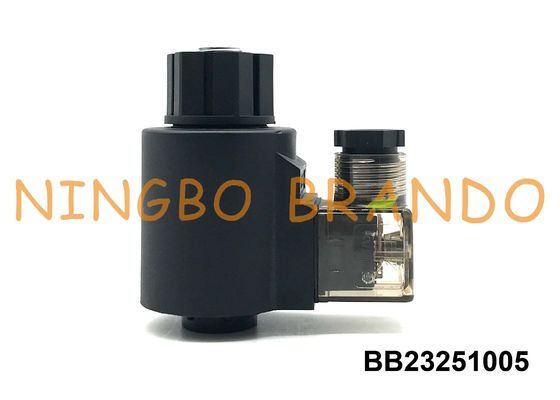

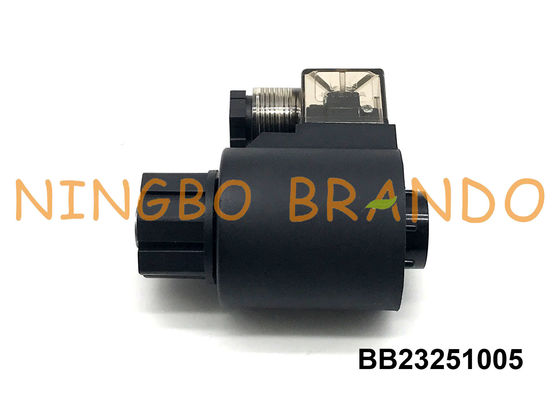

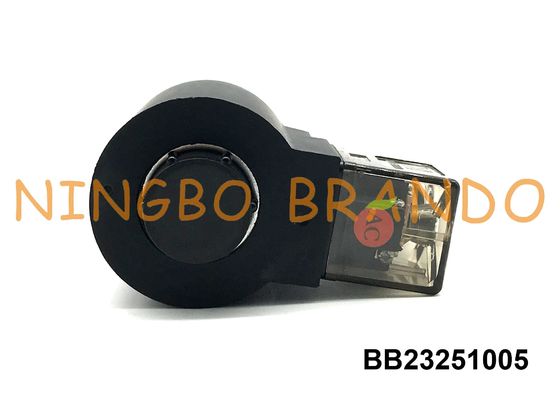

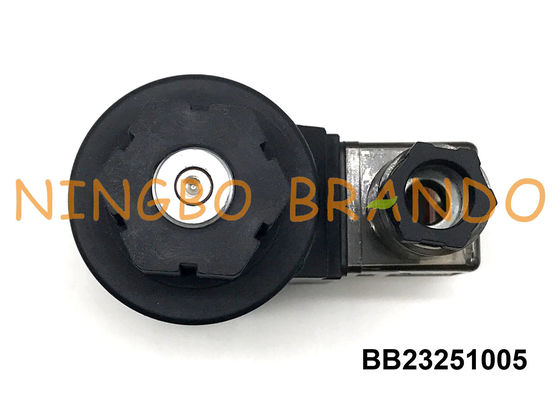

φ23mm AC220V Yuken DSG সিরিজের হাইড্রোলিক দিকনির্দেশক ভালভের জন্য সোলিনয়েড হাইড্রোলিক কয়েল

এই φ23mm x 46.7mm x 51mm হাইড্রোলিক সোলনোয়েড কয়েল ইউকেন ডিএসজি সিরিজ হাইড্রোলিক দিকনির্দেশক ভালভগুলিতে প্রয়োগ করা হয়।হাইড্রোলিক সোলিনয়েড ভালভগুলি তরল চাপ নিয়ন্ত্রণের জন্য হাইড্রোলিক ট্রান্সমিশনে ব্যবহৃত উপাদানচাপ নিয়ন্ত্রণ ভালভ একটি চাপ নিয়ন্ত্রণ ভালভ বলা হয়, প্রবাহ নিয়ন্ত্রণ ভালভ একটি প্রবাহ নিয়ন্ত্রণ ভালভ বলা হয়,এবং দিকনির্দেশক নিয়ন্ত্রণ ভালভ চালু নিয়ন্ত্রণ করতে বলা হয়, বন্ধ এবং প্রবাহের দিক। দিকনির্দেশক নিয়ন্ত্রণ ভালভ একটি একমুখী ভালভ এবং উদ্দেশ্য অনুযায়ী একটি বিপরীতমুখী ভালভ বিভক্ত করা হয়।একমুখী ভালভ শুধুমাত্র তরল পাইপলাইন মধ্যে unidirectionally সংযুক্ত করা যাবে, এবং বিপরীত দিক কাটা হয়। দিকনির্দেশক ভালভঃ ভালভ শরীরের ভালভ কোর কাজের অবস্থান অনুযায়ী, বিভিন্ন পাইপলাইন মধ্যে চালু-বন্ধ সম্পর্ক পরিবর্তন, দুই,তিন, ইত্যাদি; নিয়ন্ত্রিত চ্যানেলের সংখ্যা অনুসারে, দ্বি-মুখী, তিন-মুখী, চার-মুখী, পাঁচ-মুখী ইত্যাদি; রোল ড্রাইভ মোড অনুযায়ী, ম্যানুয়াল, মোটরযুক্ত, বৈদ্যুতিক, জলবাহী ইত্যাদি

ডিএসজি ইউকেন প্রকারের প্রযুক্তিগত পরামিতিহাইড্রোলিক দিকনির্দেশক ভালভ কয়েল:

প্রধান মাত্রাইউকেন ডিএসজি সিরিজ ডিরেকশনাল কন্ট্রোল ভ্যালভ হাইড্রোলিক কয়েলঃ

DIN43650A সংযোগ হাইড্রোলিক কয়েল Yuken DSG সিরিজ দিকনির্দেশক ভালভ জন্যঃ

ইউকেন টাইপ ডিএসজি সিরিজের হাইড্রোলিক ডিরেকশনাল কন্ট্রোল ভালভের ক্ষেত্রে প্রয়োগ করা হয়ঃ

ইউকেন ডিএসজি সিরিজের হাইড্রোলিক ডাইরেকশনাল ভ্যালভের জন্য হাইড্রোলিক কয়েল সম্পর্কে আরও তথ্য নিচের ইউটিউব ভিডিওতে দেখুনঃ

বৈদ্যুতিন চৌম্বকীয় কয়েল সহ হাইড্রোলিক সোলিনয়েড ভালভের শ্রেণীবিভাগঃ

হাইড্রোলিক সোলিনয়েড ভালভ হ'ল তরল চাপ, প্রবাহ এবং দিক নিয়ন্ত্রণের জন্য হাইড্রোলিক ট্রান্সমিশনে ব্যবহৃত উপাদান। চাপ নিয়ন্ত্রণ ভালভকে চাপ নিয়ন্ত্রণ ভালভ বলা হয়,প্রবাহ নিয়ন্ত্রণ ভালভ একটি প্রবাহ নিয়ন্ত্রণ ভালভ বলা হয়, এবং দিকনির্দেশক নিয়ন্ত্রণ ভালভ চালু, বন্ধ এবং প্রবাহ দিক নিয়ন্ত্রণ করতে বলা হয়।

1চাপ নিয়ন্ত্রক ভালভগুলি তাদের উদ্দেশ্য অনুসারে ত্রাণ ভালভ, চাপ হ্রাসকারী ভালভ এবং ক্রমিক ভালভগুলিতে বিভক্ত।

(1) ওভারফ্লো ভালভঃ এটি সেট চাপে পৌঁছানোর সময় জলবাহী সিস্টেমকে ধ্রুবক অবস্থা বজায় রাখতে নিয়ন্ত্রণ করতে পারে। ওভারলোড সুরক্ষার জন্য ত্রাণ ভালভকে একটি সুরক্ষা ভালভ বলা হয়।যখন সিস্টেম ব্যর্থ হয় এবং চাপ এমন একটি সীমাতে বৃদ্ধি পায় যা ক্ষতির কারণ হতে পারে, সিস্টেমের নিরাপত্তা নিশ্চিত করার জন্য ভালভ পোর্ট খুলবে এবং ওভারফ্লো হবে।

(2) চাপ কমানোর ভালভঃ এটি প্রধান সার্কিটের তেলের চাপের চেয়ে কম স্থিতিশীল চাপ পেতে শাখা সার্কিট নিয়ন্ত্রণ করতে পারে।চাপ কমানোর ভালভ স্থির মান চাপ কমানোর ভালভ বিভক্ত করা যেতে পারে (আউটপুট চাপ ধ্রুবক মান), ডিফারেনশিয়াল চাপ হ্রাসকারী ভালভ (ইনপুট এবং আউটপুট চাপ পার্থক্য একটি নির্দিষ্ট মান) এবং আনুপাতিক চাপ হ্রাসকারী ভালভ এটি দ্বারা নিয়ন্ত্রিত চাপ ফাংশন অনুযায়ী।(ইনপুট এবং আউটপুট চাপের মধ্যে অনুপাত বজায় রাখা হয়).

(3) সিকোয়েন্স ভালভঃ একটি actuator (যেমন একটি হাইড্রোলিক সিলিন্ডার, একটি হাইড্রোলিক মোটর, ইত্যাদি) চালু করা যেতে পারে পরে, অন্যান্য actuators সিকোয়েন্স কাজ করা হয়।তেল পাম্প দ্বারা উত্পন্ন চাপ প্রথম গতিতে হাইড্রোলিক সিলিন্ডার 1 ধাক্কা, এবং একই সময়ে, সিকোয়েন্স ভালভের তেল ইনপুট এলাকা এ কাজ করে। যখন হাইড্রোলিক সিলিন্ডার 1 সম্পূর্ণরূপে সরানো হয়, চাপ বৃদ্ধি পায়,এবং এলাকা A উপর কাজ করে যে ঊর্ধ্বমুখী ধাক্কা বসন্ত সেটিং চেয়ে বড়. মান পরে, spool তেল ইনলেট এবং তেল আউটলেট যোগাযোগ করতে, যাতে হাইড্রোলিক সিলিন্ডার 2 সরানো করতে উত্থাপিত।

2. প্রবাহ নিয়ন্ত্রণ ভালভ spool এবং ভালভ শরীরের মধ্যে গ্যাস পোর্ট এলাকা এবং ভালভ শরীর দ্বারা উত্পন্ন স্থানীয় প্রতিরোধের সামঞ্জস্য করে প্রবাহ হার সামঞ্জস্য করে,এইভাবে actuator এর চলন্ত গতি নিয়ন্ত্রণ. প্রবাহ নিয়ন্ত্রণ ভালভ তাদের উদ্দেশ্য অনুযায়ী পাঁচ ধরনের বিভক্ত করা হয়। (1) থ্রোটল ভালভ (2) গতি নিয়ন্ত্রণ ভালভ (3) ডাইভার্টার ভালভ (4) সংগ্রাহক ভালভ (5) বিভক্ত প্রবাহ সংগ্রহ ভালভ

3দিকনির্দেশক নিয়ন্ত্রণ ভালভগুলি তাদের উদ্দেশ্য অনুসারে একমুখী ভালভ এবং বিপরীতমুখী ভালভগুলিতে বিভক্ত।
(1) চেক ভালভঃ কেবলমাত্র তরলটি পাইপে একমুখীভাবে সংযুক্ত হতে দেওয়া হয় এবং বিপরীত দিকটি কাটা হয়।

(2) রিভার্সিং ভালভঃ বিভিন্ন পাইপলাইনগুলির মধ্যে চালু-বন্ধ সম্পর্ক পরিবর্তন করুন, ভালভের দেহে ভালভের কোরটির কাজের অবস্থান অনুসারে, দুটি সংখ্যা, তিনটি সংখ্যা ইত্যাদি;নিয়ন্ত্রিত চ্যানেলের সংখ্যা অনুযায়ী, দুই-মুখী, তিন-মুখী, চার-মুখী, পাঁচ-মুখী ইত্যাদি; স্পুল ড্রাইভ মোড অনুযায়ী, ম্যানুয়াল, মোটরযুক্ত, বৈদ্যুতিক, জলবাহী ইত্যাদি।
